KÖSTER Injektointi Geeli G4 on matalaviskoosinen akryyligeeli kuori-injektointiin ja injektointiin muurauksessa ja betonissa.

Ominaisuudet
Vesipohjainen, elastinen akryyligeeli, jolla on erittäin alhainen lähtöviskositeetti alkusekoituksen jälkeen. Se pystyy sitomaan vettä geeliytymisen aikana. Paisumiskyky täydellisen kovettumisen jälkeen mahdollistaa 40 %:n lisäveden imeytymisen geelirakenteeseen. Alhaisen lähtöviskositeetin ansiosta se voidaan injektoida alustan pienimpiinkin huokosiin.

Käyttöalue
Maanalaisiin rakenneosien vedeneristykseen ulkopuolella kuori-injektoinnilla. Injektointiin täystiilimuurausten laastin saumojen tiivistämiseksi veden tunkeutumista vastaan. Voidaan käyttää erityisissä vedeneristyskohteissa, kuten tunneleissa, kuiluissa, tyhjiöissä, halkeamissa ja betonin injektoinnissa standardin EN 1504 mukaisesti sekä maaperän stabilointiin. KÖSTER Injektointigeeliä G4 voidaan käyttää myös kosketuksissa juomaveden kanssa.

Kuori-injektointi

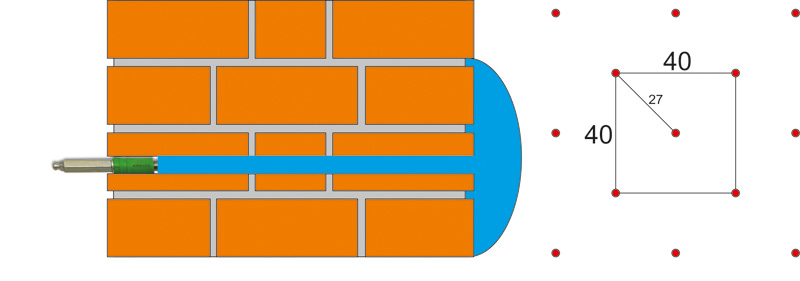

Vedeneristettävään rakenneosaan porataan reikiä ohjeen kuviossa, kuten alla olevassa kuvassa on esitetty. Tyypillinen reikien välinen etäisyys on 40 cm neliön muotoon, jonka keskellä on yksi porausreikä. Suositellaan 10-18 mm:n mansettien, esim. KÖSTER Supermansettien käyttöä. Rei’itettyjen tiilien tapauksessa suositellaan KÖSTER
geelimansettien käyttöä. Pituutensa vuoksi KÖSTER geelimansetit vapauttavat materiaalin seinän ulkopuolelle, jolloin rakenneosan sisällä olevat tyhjät kohdat eivät täyty. Injektointi tehdään tyypillisesti useassa vaiheessa, jossa materiaalimäärä jaetaan levitysparametrien mukaan.

Injektointi muuraukseen

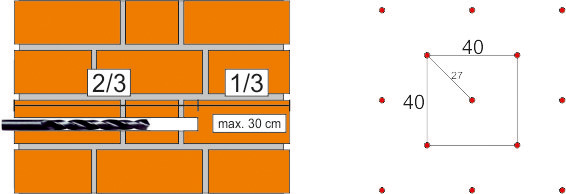

Vedeneristettävään rakenneosaan porataan vaakasuoraan reiät varmistaen, että ainakin yksi sauma ylitetään. 240 mm muurauksella tämä vastaa 50 %:n poraussyvyyttä (vain ulokkeet porataan). 360 mm ja sitä suuremmille muurauksille nyrkkisääntö on ”2/3 seinän paksuudesta”. Vedeneristettävään rakenneosaan porataan vaakasuoraan reikä 2/3:aan sen paksuudesta. Hyvin paksuille muurauksille (yli 1 m) porataan reiät siten, että 30 cm jää poraamatta neliökuviossa, tyypillisesti 40 cm:n välein ja keskellä olevalla porareiällä. Tämän jälkeen seinään asennetaan KÖSTER Injection barrier estämään injektointimateriaalin hävikki. Porausreiät on varustettu korkeapaineinjektointiin soveltuvilla manseteilla, esim. KÖSTER Supermanseteilla. Injektointi tehdään tyypillisesti useassa vaiheessa, kunnes seinä on kyllästynyt. Muurauksen epäkohdat korjataan välittömästi KÖSTER KB Fix 5:llä.

Kapillaarikatko
Kapillaarikatko on erikoistapaus muurauksen injektoinnissa. Injektoitu kapillaarikatko täyttää tehokkaasti kapillaarit ja huolellisesti toteutettuna estää kosteuden imeytymisen rakenteen läpi. Vedeneristettävään rakenneosaan porataan reiät vaakasuoraan yhteen tai kahteen riviin noin 5 cm syvyyteen seinän päästä. Porausreikien välinen etäisyys (pystysuora ja vaakasuora) on enintään 20 cm. Jos porausreiät on järjestetty kahteen riviin, yksittäiset rivit on porrastettava. Tarvittaessa voidaan sen jälkeen levittää seinään kerros KÖSTER Injection barrier tuotetta. Injektointi tehdään useassa vaiheessa, kunnes muuraus on kyllästynyt. Mahdolliset halkeamat korjataan nopeasti kovettuvalla laastilla, esim. KÖSTER KB-Fix 5. Sitä voidaan käyttää jopa 95 %:n kosteuspitoisuudella ja korkeilla suolapitoisuuksilla.

Joissakin tapauksissa kapillaarikatkon tulisi ulottua seinän pohjaan asti (katso piirustus). Tällöin ruudukko suunnitellaan kolmeen riviin, joissa 45°:n reiät ovat samassa tasossa kuin ylempi mansettirivi. Kaltevien porareikien porausreiän pituutta kasvatetaan 40 %. Materiaalimäärä on 50 % suurempi kuin vakiolaskelmassa määritetty.

Maaperän stabilointi
Maaperän stabilointia akryyligeeleillä voidaan tehdä esimerkiksi perustusten tai laattojen alla vakauttamaan maaperää, joka on altis painumaan hienojen hiukkasten huuhtoutumisen vuoksi maaperästä, seinien läpi niiden takana olevan materiaalin tiivistämiseksi ja rakenteellisten korjausten tai salaojituksen uusimiseksi tai patojen ja kaivantojen sisään täyttömateriaalin parantamiseksi ja veden suodattumisen vähentämiseksi, mm. Maaperän stabilointi suoritetaan
injektoimalla KÖSTER Injection Gel G4 -geeliä erityisten injektointimansettien kautta, jotka on sijoitettu tiettyyn kuvioon projektin tarpeen mukaan. Geelin erittäin alhainen viskositeetti mahdollistaa materiaalin syvän tunkeutumisen ja jakautumisen rakennematriisiin, sitoen maaperän ja veden elastiseksi geeli-maarakenteeksi. Tuloksena on vakaampi, sitoutuneempi ja vedenpitävä maaperän koostumus, jolla on pienempi hienojen hiukkasten huuhtoutumisen riski. Kaikki
menetelmät vaativat erityistä suunnittelua ja niitä on harkittava erikseen sopivimman menetelmän määrittämiseksi. Maaperän stabiloinnin vaikutus on testattava ja mitattava tapauskohtaisesti.

Menekki
Riippuu käyttötavasta ja käyttökohteesta.
Tässä teknisessä tuotekortissa ilmoitettu kulutus viittaa aina valmiiksi sekoitettuun ja jo laimennettuun tuotteeseen. Minimikulutus (viitearvot):
Kuori-injektointi: min. 40 kg / m² (normaali 50 kg / m²)
Muurauksen injektointi: 4 kg / m² joka 10 cm muurauksen paksuus
Kapillaarikatko (DPC): n. 2.4 kg / m joka 10 cm muurauksen paksuus
Maaperän stabilointi: Riippuu projektin yksityiskohdista

Pakkaus
IN 290 021 Komponentti A1: 20 kg; Komponentti A2: 1 kg; Komponentti B: 0.4 kg
